掘り出し杭試験

掘削試験・堀り出し試験

1.名  称 掘り出し杭の出来栄え調査及びコンクリート強度試験
2.試験場所
 試験機関
(出来栄え調査)福岡県大野城市乙金3丁目地内
(コンクリート強度試験)株式会社麻生建設コンサルティング事業部
3.施工方法 GSB工法
4.期  間 (施工期間)平成19年10月3日〜平成19年10月5日
(出来栄え調査日)    平成19年11月 7日
(コンクリート強度試験日)平成19年11月15日
5.支持地盤 花崗岩(N値50/1)
6.杭仕様

杭仕様

軸部径 拡底施工径 掘削長 杭天端 杭実長 本数 孔内水の有無
φ1500 φ2500 GL−14.000m GL−8.500m L=5.5m 1 有水

掘り出し杭の断面図及び明細

掘り出し杭の断面図 明細
掘り出し杭の断面図 有効拡底径 φ1500−φ2400
拡底施工径 φ1500−φ2500
主   筋 15本−D25
帯   筋 D13@300
補 強 筋 D25@2500
呼び強度 30N/mm?
設計基準強度 27N/mm?

7.試験方法

GL−14.0mにおいて築造した拡底杭を掘り出した上で、スタッフを当てて実測をして、拡底部の形状及び寸法(拡底施工径、拡底高、傾斜高、立上高、傾斜角度、ポケット高、スライム量)の確認を行なった。
測定地点は、掘り出し杭の断面図に示す4箇所で測定を行った。測定地点は方位と一致させ、東方向を@として反時計回りにA〜Cとした。
杭底面のスライム量の確認は、底面を25cmピッチで区切り合計76箇所で計測を行なった。尚、底ざらい処理はハンマーグラブを用いて行なった。
また、掘り出した杭の拡底部から、直径100mmのコンクリートコアを20個採取し、JIS A 1107 『コンクリートの圧縮強度試験方法』、JIS A 1149 『コンクリートの静弾性係数試験方法』に基づいて、圧縮強度試験並びにその半数において静弾性係数試験を行なった。

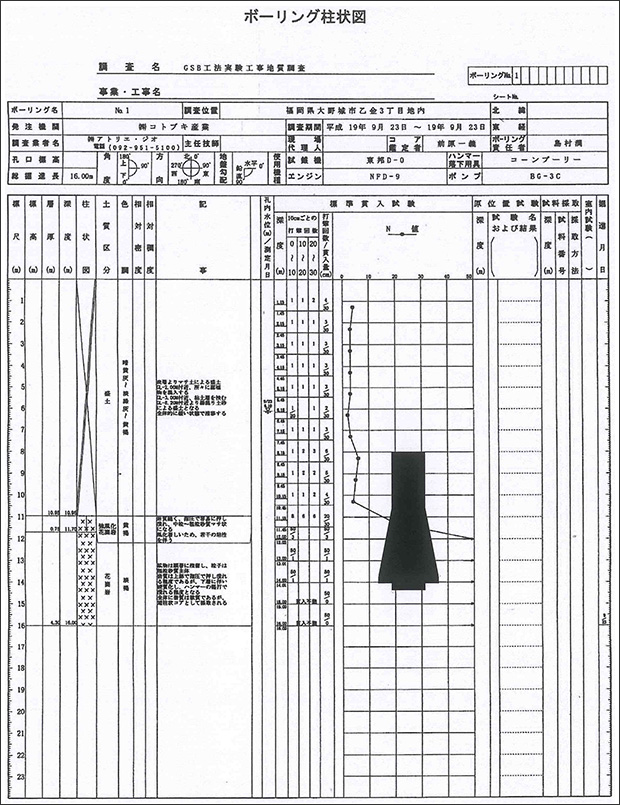

8.柱状図

柱状図

掘り出し杭の形状・寸法及び実測写真

実測結果一覧

  設計値 実測値
@ A B C 平均
軸部径 1500mm 1500mm 1500mm 1500mm 1500mm 1500mm
拡底施工径 2500mm 2530mm 2530mm 2530mm 2530mm 2530mm
傾斜角度 12度以内 11.9度 11.8度 11.8度 11.9度 11.9度
傾斜高 2350mm 2450mm 2460mm 2470mm 2450mm 2458mm
拡底高 2850mm 2950mm 2960mm 2970mm 2950mm 2958mm
立上高 500mm以上 500mm 500mm 500mm 500mm 500mm
ポケット高 500mm 530mm 460mm 450mm 490mm 483mm
孔底スライム量 管理値
50mm以下
(軸部)4mm〜29mm(拡大部)3mm〜70mm 11mm

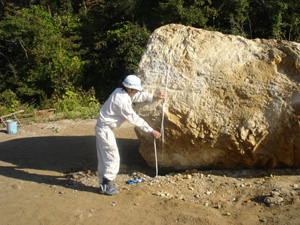

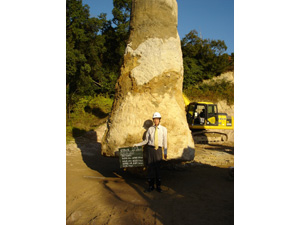

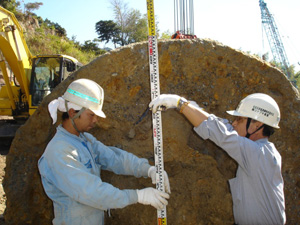

@杭の全景

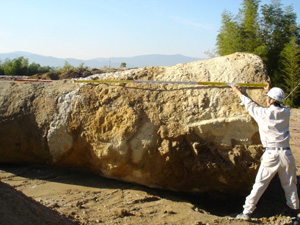

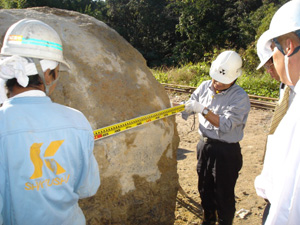

A拡底施工径計測結果

設計値2500mm
円周7.85m
実測値2530mm
円周7.95m

計測地点@からB実測値2530mm
計測地点AからC実測値2530mm

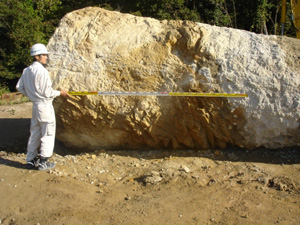

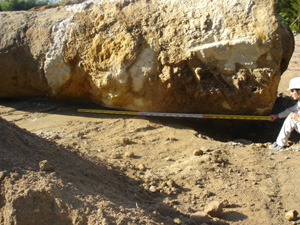

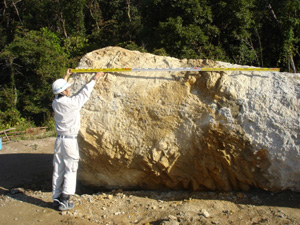

B立上高・傾斜高・拡底高・傾斜角度の計測結果

計測地点@

立上高設計値500mm以上実測値500mm
傾斜高設計値2350mm実測値2450mm
拡底高設計値2850mm実測値2950mm
傾斜角度設計値12度以内実測値11.9度

計測地点A

立上高設計値500mm以上実測値500mm
傾斜高設計値2350mm実測値2460mm
拡底高設計値2850mm実測値2960mm
傾斜角度設計値12度以内実測値11.8度

計測地点B

立上高設計値500mm以上実測値500mm
傾斜高設計値2350mm実測値2470mm
拡底高設計値2850mm実測値2970mm
傾斜角度設計値12度以内実測値11.8度

計測地点C

立上高設計値500mm以上実測値500mm
傾斜高設計値2350mm実測値2450mm
拡底高設計値2850mm実測値2950mm
傾斜角度設計値12度以内実測値11.9度

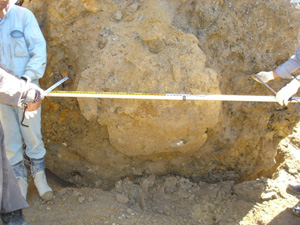

Cポケット高及びポケット部形状計測結果

ポケット高

計測地点@設計値500mm実測値530mm
計測地点B設計値500mm実測値450mm

計測地点A

計測地点A設計値500mm実測値460mm
計測地点C設計値500mm実測値490mm

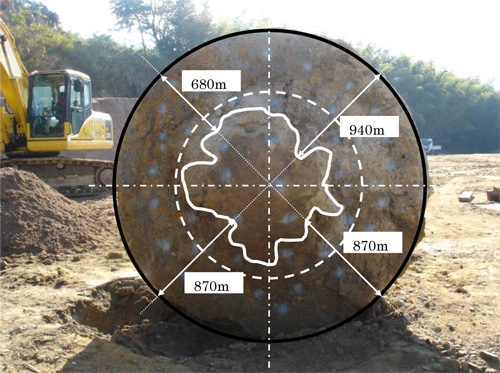

ポケット部形状

設計値500mm実測値平均840mm
計測地点@設計値500mm実測値870mm
計測地点A設計値500mm実測値940mm
計測地点B設計値500mm実測値680mm
計測地点C設計値500mm実測値870mm

Dスライム量計測結果

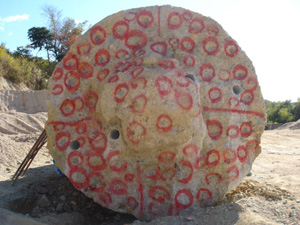

スライム量計測箇所

スライム量計測状況

考察とまとめ

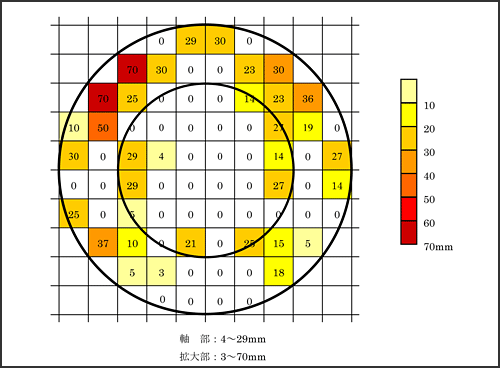

図@ スライム量分布図

図@ スライム量分布図

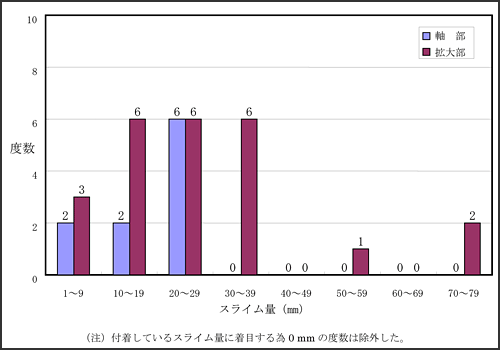

図A スライム量のヒストグラム

図A スライム量のヒストグラム

孔底のスライム量の分布状態およびスライム量のヒストグラムは図@・XAに示す。また、孔底のスライム付着状況は、写真@・A・Bに示す。分布状況は軸部で4〜29mm、拡大部では3〜70mmとなっている。スライム量は最大で70mm付着している箇所が数箇所あり、凹凸もかなり見られる。これは、ハンマーグラブを下げた時、岩片等が拡大部にとびちり、また上げた時にハンマーグラブからこぼれ落ちたのではないかと考えられる。しかし、図-@の分布状況から分かるように、全測定76箇所の内42箇所においては0であり、全体としては、満足できる結果となっている。
拡底部の各形状・寸法の測定は掘り出した杭体で行った。杭体には土砂や岩が付着しており、その影響により設計値より全体的に大きくなっているが、概ね設計値を満足する値であった。
しかし、ポケット高の寸法・形状については、設計値を下回った。この対策として、GSB専用の底ざらいバケツにより、最終の底ざらい処理をして孔底状況の確認を行なう事とする。

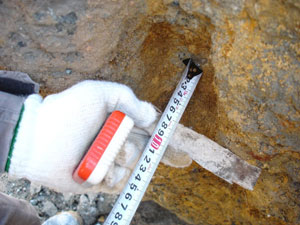

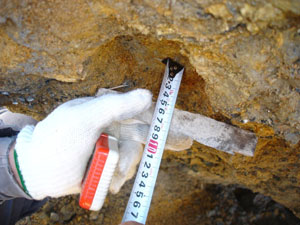

写真@ スライム量計測状況写真

写真@ スライム量計測状況写真

実測値70mm

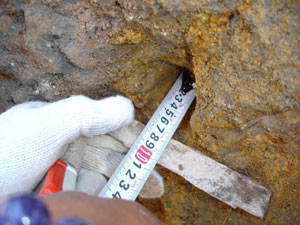

写真A スライム量計測状況写真

写真A スライム量計測状況写真

実測値50mm
写真B スライム量計測状況写真

写真B スライム量計測状況写真

実測値70mm

掘り出し試験におけるコンクリートの品質評価

コンクリート強度試験結果は下記に示す通りである。

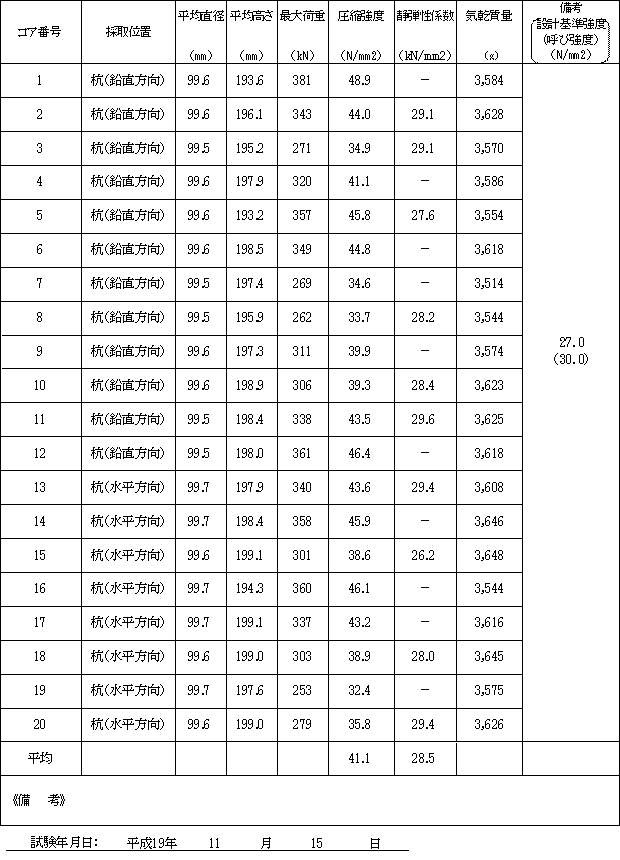

コンクリートコアの圧縮強度及び静弾性係数試験成績表

コンクリートコアの圧縮強度及び静弾性係数試験成績表

  1. 圧縮強度
    圧縮試験によるコンクリートの4週圧縮強度は、32.4〜48.9N/mm2に分布し、平均値は41.1N/mm2、変動係数は11.9%を示し、全てのコア供試体が設計基準強度以上の値となった。なお、今回の試験杭の設計基準強度は27 N/mm2(呼び強度30 N/mm2)としている。
  2. 静弾性係数
    コアの平均弾性係数は、28.5×103 N/mm2、変動係数は3.7%となっており、良好な結果を示している。
  3. まとめ
    1、2の試験結果より拡底部のコンクリート強度は、設計値を満足するものであり、拡底部でも軸部と同様の強度を得ており、設計・施工とも良好であったことが確認できた。
