施工手順

施工概要

施工は次の手順で行います。

  1. ケーシングを回転圧入させながらハンマーグラブで排土を行い軸部を掘削する。
  2. GSBバケットを傾斜角起点の所定の位置にグリッパーを張り出すことによりケーシングの中央部にセットする。
  3. ケーシングの回転動力を使ってGSBバケットを回転させながらアームを伸長し傾斜部の築造を行う。
  4. 傾斜部築造時の掘削土の排土はハンマーグラブを用いて行う。
  5. 所定の拡底施工径までアームを伸長させた状態でケーシングを2周以上回転させることにより築造する。
  6. 立上部築造時の掘削土は底ざらいバケツを用いて行う。
  7. アームに付帯する集土ブレードを拡底施工径まで伸長した状態で2周以上回転させる。
  8. 底ざらいバケツを用いて中心部に集土されたスライムを除去する。

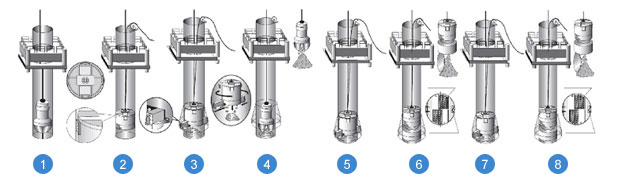

施工手順図

GSB工法の特徴

施工状況

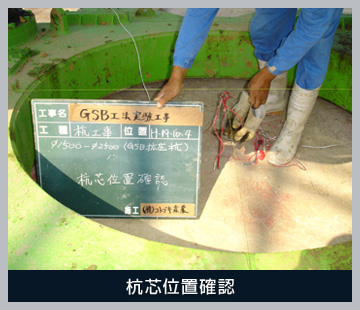

  • 1.杭芯位置確認
  • 2.ケーシング建込状況1・鉛直度確認状況
  • 3.ケーシング建込状況2
  • 4.ケーシング建込状況3
  • 5.ケーシング建込状況4
  • 6.ケーシング建込状況5
  • 7.軸部掘削状況
  • 8.掘削完了　GL−14.020
  • 9.掘削完了
  • 10.GSBﾊﾞｹｯﾄｷｬﾘﾌﾞﾚｰｼｮﾝφ2500
  • 11.GSBバケットセット状況
  • 12.拡底部掘削状況
  • 13.鉄筋建込状況
  • 14.トレミー管セット1
  • 15.トレミー管セット2
  • 16.トレミー管セット3
  • 17.生コン打設状況1
  • 18.生コン打設状況2
